DC Motor Controller Circuit Using 741 Op-Amp

Ini DC motor controller sirkuit menggunakan operasi penguat operasional 741 sebagai pengikut tegangan masukan non pembalik mana adalah terhubung dengan kecepatan dan arah rotasi potensiometer VR1. Ketika VR1 pada posisi pertengahan, output op-amp adalah mendekati nol dan kedua Q1 dan Q2 OFF.

Ketika VR1 berpaling ke sisi pasokan positif, output akan pergi tegangan positif dan Q1 akan memasok arus ke motor dan Q2 akan OFF. Ketika VR1 berpaling ke sisi pasokan negatif, switch keluaran op-amp dengan tegangan negatif dan akan berubah Q1 Q2 OFF dan ON yang membalikkan arah rotasi motor.



Simple DC Motor Controller CircuitSkema Rangkaian DC Motor Controller Memakai 741 Op-Amp

741 Op-Amp Pinout
Sebagai potensiometer VR1 bergerak menuju ujung, kecepatan peningkatan mana arah itu sudah berubah. Para TIP3055 NPN transistor Q1 listrik memiliki spesifikasi kolektor arus 15A dan VCE0 dari 60V DC. Para MJE34 kekuasaan PNP transistor Q2 memiliki spesifikasi kolektor arus 10A dan VCE0 dari 40V DC....


sumber: http://elektroarea.blogspot.com/2011/04/dc-motor-controller-circuit-using-741.html

Refrigerator Door Alarm Circuit Memakai LDR

Rangkaian alarm tertutup ke dalam kotak kecil ditempatkan di dalam kulkas dekat lampu. Dengan pintu tertutup interior kulkas adalah dalam gelap, LDR R2 menyajikan resistensi yang tinggi sehingga klem IC1 dengan memegang pin 12 tinggi. Ketika seberkas cahaya masuk dari pembukaan, atau lampu kulkas menyala, LDR menurunkan resistensi, pin 12 pergi rendah, IC1 mulai menghitung dan, setelah penundaan yang telah ditetapkan (20 detik dalam kasus ini) beep sounder piezo untuk 20 detik . kemudian berhenti selama selang waktu yang sama dan mengulangi siklus sampai menutup pintu kulkas. D2 terhubung ke pin 6 dari IC1 memungkinkan piezo sounder bip 3 kali per detik.

Refrigerator Door Alarm Circuit Skema Rangkaian Refrigerator Door Alarm Using LDR

Catatan:

     * Waktu tunda dapat bervariasi mengubah C1 dan / atau nilai R3.
     * Gambar diam saat ini diabaikan, sehingga SW1 dapat diabaikan.
     * Tempatkan sirkuit dekat lampu dan membawanya pergi saat mencairkan, untuk menghindari kerusakan sirkuit karena kelembaban yang berlebihan.
     * Jangan meletakkan perangkat ini di dalam freezer.


Daftar Komponen:

R1: 10K
r2: LDR jenis apapun
R3, R4: 100K
C1: 10nF
C2: 100μF/25V
D1, D2: 1N4148
IC1: 4060 14 tahap riak counter dan osilator IC
Q1: BC337
BZ1: Piezo sounder (menggabungkan osilator 3kHz)
SW1: SPST Beralih geser
B1: Baterai 3V

sumber: http://elektroarea.blogspot.com/2011/05/refrigerator-door-alarm-circuit-using.html

Light/Dark Switch With Relay

Rangkaian seperti ditunjukkan bertindak sebagai detektor cahaya. Dalam kondisi normal resistansi LDR tinggi, menjaga pin 2 rendah. Ketika cahaya jatuh ke LDR perlawanan turun ke beberapa ratus ohm dan memicu pin 2 tinggi yang bias basis Q1 melalui pin 6 dan R4 dan pada gilirannya mengaktifkan relay.


Light/Dark switch with relayLight/Dark switch Circuit with relay

Seperti Anda mungkin telah melihat, 741 terhubung sebagai komparator tegangan. Dua pembagi tegangan mudah ditemukan: Yang pertama adalah the10K resistor dan LDR. Yang kedua terdiri oleh dua resistor 470 ohm dan potensiometer. Baik output dari pembagi yang terhubung sebagai masukan untuk komparator tegangan.

Pembagi tegangan kedua akan menyelesaikan tegangan referensi. Komparator tegangan pertama yang berisi LDR, akan mengubah tegangan itu sesuai dengan tingkat cahaya. Ketika tegangan input negatif komparator kurang dari tegangan input positif komparator, output diadakan rendah. Ketika tegangan pada masukan negatif naik, akan ada waktu itu menjadi lebih besar dari atau sama dengan tegangan positif (pra-dipilih), dan kemudian output menjadi tinggi dan relay melalui 2N2222 adalah ditekan.

sumber: http://elektroarea.blogspot.com/2011/05/lightdark-switch-with-relay.html

12VDC – 220VAC Inverter Using Cmos CD4047

Ini akan mengkonversi rangkaian inverter daya DC 12V dari baterai ke 22oV AC sebagai pengganti rumah kekuasaan. Inverter dapat digunakan untuk peralatan elektronik kecil seperti lampu, pengisi radio, telepon, disk player dll

12VDC – 220VAC inverter circuitSkema Rangkaian 12VDC – 220VAC Inverter
Using Cmos CD4047

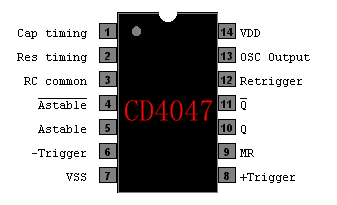

CD4047 Pinout
Rangkaian inverter memiliki komponen pusat, CMOS 4047, dan mengubah tegangan DC 12V ke 220V tegangan AC. 4047 digunakan sebagai multivibrator astabil. Pada pin 10 dan 11 kita menemukan sinyal persegi panjang simetris yang diperkuat oleh transistor Darlington derek T1 dan T2 dan akhirnya mencapai kumparan sekunder dari jaringan transformator (2 x 10V/100VA). Kumparan tegangan terminal utama adalah tegangan 220 alternatif. Untuk mendapatkan kinerja yang lebih baik menggunakan transformator inti toroida dengan kerugian berkurang. Dengan P1 frekuensi output dapat diatur antara batas-batas tertentu (50 ... 400Hz).

sumber : http://elektroarea.blogspot.com/2011/06/12vdc-220vac-inverter-using-cmos-cd4047.html

500 Watt Inverter 12VDC to 220VAC

Rangkaian dari 500 Watt Inverter 12VDC ke 220VAC dibuat menggunakan transistor. komponen sentral dari rangkaian inverter adalah konfigurasi dari 2 buah transistor Q1 dan Q2 yang membentuk rangkaian Flip-Flop. Output dari flip-flop Q1 dan Q2 kemudian di pesangon untuk pulsa masing-masing untuk melengkapi satu sama lain menggunakan sirkuit yang disusun oleh Q3 dan Q4. Output yang saling melengkapi satu sama lain kemudian diberikan kepada driver transistor Q5 dan Q6 membentuk transistor 2SC1061. Daya Inverter sirkuit ini terdiri menggunakan transistor paralel Q7, Q8 dan Q7x, Q8x bentuk 2N3055 transistor daya 10 buah. skematis lengkap Inverter 500 Watt sirkuit dapat dilihat sebagai berikut.

Rangkaian 500 Watt Inverter 12VDC to 220VACSkema Rangkaian 500 Watt Inverter
12VDC to 220VAC
 Langkah up bagian dari rangkaian inverter menggunakan 12VCT/500VA transformator di 0 sekunder dan primer - 220V. Sementara frekuensi ditentukan oleh flip-flop yang diatur untuk 50 Hz.

Catatan:

     * Q7, Q8 dan Q7x, Q8x memerlukan heat sink.
     * Output daya ini dc dc konverter adalah sekitar 500 watt.
     * Sebuah sekering 40A opsional dapat ditambahkan di sirkuit ke jalur suplai 12V.
     * T1 dapat menjadi 12-CT-12V / 250V/40A listrik transformator.



sumber : http://elektroarea.blogspot.com/2011/06/rangkaian-power-amplifier-blazer-1000.html

Rangkaian Power Amplifier Blazer 1000 Watt

Ini adalah rangkaian power amplifier Blazer audio menyediakan sampai dengan 1000watt. Ini rute yang menarik banyak bass yang baik dan treble hidup. Yang penting harus memilih sumber pasokan daya, yang telah cukup tegangan 70Vdc kelas tinggi GND-70V 10A adalah tingkat rendah saat ini

Rangkaian Power Amplifier Blazer 1000 WattSkema Rangkaian Power Amplifier Blazer 1000 Watt

Transistor 2SC3858 (NPN) dan 2SA1494 (PNP), dan bandwidth fitur tinggi, daerah operasi yang sangat baik yang aman, linearitas yang tinggi dan keuntungan yang tinggi. Transistor driver 2SC5200 (NPN) dan 2SA1943 (PNP). Semua perangkat dinilai pada 230V, dengan transistor daya memiliki disipasi 150W dan 50W driver.

Sirkuit ini menggambarkan prosedur amplifier, power supply dan tes yang semuanya inheren berbahaya. Tidak ada yang dijelaskan dalam artikel ini bahkan harus dipertimbangkan kecuali Anda benar-benar berpengalaman, tahu persis apa yang Anda lakukan, dan bersedia untuk mengambil tanggung jawab 100% penuh untuk apa yang Anda lakukan. Ada aspek dari desain yang mungkin memerlukan analisis, kesalahan-menemukan dan / atau modifikasi.
